In vielen Fällen kommen Stahlplatten und Schrauben zum Einsatz, die zwar gut geeignet sind zur Knochenbruchbehandlung aber Nachteile bei der Versorgung der sog. Symphyse aufweisen, welche eigentlich eine flexible Faserknorpelverbindung ist. Ein interdisziplinäres Team des Uniklinikums Würzburg und regionalen Partnern hat nun mittels 3D-Druck alternative Kabel-Klammer-Implantate entwickelt, die diese Defizite ausgleichen könnten.

Unfallbedingte Beckenverletzungen können alle Menschen jeden Alters treffen. Die Art der Verletzung unterscheidet sich jedoch durch den Unfallmechanismus aber auch durch das Alter der jeweiligen Person. Der junge Motorradfahrer nach Frontalkollision, die agile Seniorin nach Sturz vom E-Bike oder der Hochbetagte, der beim Gehen gestolpert ist, sind hierbei typische Patientinnen und Patienten mit teils unterschiedlichsten Verletzungsmustern. Allen gemein ist, dass eine von vorne auf das Becken einwirkende Kraft eine Symphysensprengung verursachen kann. Hierbei zerreißt die nicht-knöcherne Faserknorpelverbindung am vorderen Beckenring und es kommt zur sogenannten Open-Book-Verletzung des Beckens. Das Becken klafft quasi wie ein geöffnetes Buch auf. Chirurgisch muss dieser Spalt geschlossen werden. Der Erfolg der konventionellen Behandlung mit Symphysenplatte und Schrauben hängt jedoch oft vom Alter des Unfallopfers ab. Denn mit steigendem Alter sinkt die Knochenqualität und damit die Stabilität der Schrauben.

Hohe Versagensrate bei herkömmlichen Implantaten

Privatdozent Dr. Martin Jordan, geschäftsführender Oberarzt in der Klinik und Poliklinik für Unfall-, Hand-, Plastische und Wiederherstellungschirurgie am Uniklinikum Würzburg, erklärt die Problematik der Symphysenrupturen, die eben kein klassischer Knochenbruch ist, jedoch weltweit wie ein solcher behandelt wird: „Wir stabilisieren die eigentlich flexible Symphyse mit einer rigiden Stahlplatte und Schrauben. Da es in diesem knorpeligen Teil des Beckens jedoch keine knöcherne Heilung gibt, sondern nur eine Vernarbung, sind kontinuierliche Mikrobewegungen nicht zu vermeiden.“ Eine unbedenkliche Lockerung der Symphysenplatte sei bei nahezu allen Patientinnen und Patienten zu beobachten. Wenn zusätzliche Faktoren für eine schlechte Implantatverankerung hinzukommen, wie zum Beispiel eine reduzierte Knochenqualität, dann könne es jedoch sehr zügig zu einem nachteiligen Implantatversagen kommen. Und weil die Lebensqualität zunehmend steigt, ältere Menschen also immer aktiver werden, nehme dementsprechend die Zahl der Beckenverletzungen mit reduzierter Knochenqualität stetig zu, wodurch das Thema eine zunehmende Relevanz habe.

Bei einigen Patientinnen und Patienten mit schlechter Knochendichte haben die Chirurgen bereits zur Verstärkung der Platte als Augmentation ein Stahlseil um die Schambeinäste gelegt. Diese so genannte Cerclage habe zwar eine gute zusätzliche Stabilität, könne aber unter Umständen in den Knochen einschneiden, wenn dieser ohnehin altersbedingt geschwächt sei.

Neue Prototypen: Titan-Klammern und Stahlseil stabilisieren Symphyse

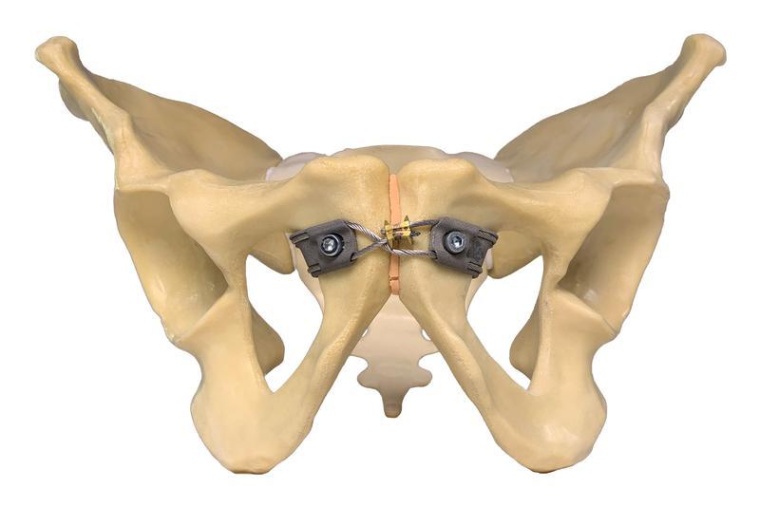

Was kann hier verbessert werden? Dieser Frage gingen Martin Jordan und Professor Dr. Rainer Meffert, Direktor der Chirurgie II am UKW, gemeinsam mit Headmade Materials, einem regionalem Deep Tech-Unternehmen in den Bereichen 3D-Druck und Pulvermetallurgie, nach. Benötigt wird eine feste Verankerung eng am Knochen, eine breite Auflagefläche, eine stabile Führung des Kabels und dennoch wenig Implantatmaterial um umliegende anatomische Strukturen wie etwa die Blase nicht zu irritieren. Entstanden sind zwei Prototypen, die so genannten Kabel-Klammer-Implantate. „Die Titan-Klammern mit einer Führungsstruktur für das geflochtene Stahlseil werden fest am Knochen fixiert, mit zwei Schrauben, die nicht ausbrechen können, da sie fest im Implantat fassen. Durch die Kompression der Schambeinäste soll die Symphyse so idealerweise dauerhaft und komplikationsärmer adaptiert werden“, erklärt Martin Jordan das Prinzip.

Äquivalente Stabilität zu herkömmlichen Verfahren – kein Versagen

Für die Entwicklung und Testung der Prototypen im Rahmen eines von der Deutschen Forschungsgemeinschaft (DFG) geförderten Projekts wurde das Know-how von weiteren Disziplinen aus der Würzburger Universitätsmedizin und der Regiopolregion Mainfranken herangezogen: Die Forschungsabteilung Additive Fertigungstechniken des Süddeutschen Kunststoffzentrums unterstützte bei der Projektgründung. Headmade Materials brachte sich ein bei der Fertigung der komplexen Kabel-Klammer-Implantate mithilfe eines innovativen metallbasierten 3D-Druck-Verfahrens namens ColdMetalFusion. Die Testung der Implantate erfolgte im Biomechanik-Labor der Unfallchirurgie unter der Leitung von Prof. Stefanie Hölscher-Doht. Ergebnis: Die Kabel-Klammer-Implantate wiesen sowohl bei Kunstknochen als auch bei den Knochen von Körperspendern aus der Anatomie eine äquivalente Stabilität zu herkömmlichen Verfahren auf. „Sie sind nicht schlechter und bisher nicht wesentlich besser als die Platten, aber wir haben hier nicht das Risiko des frühzeitigen Implantatversagens“, fasst Martin Jordan zusammen.

Neuer operativer Zugangsweg zur Implantation

Die Erprobung eines bisher nicht verwendeten operativen Zugangswegs zur Implantation wurde in Kooperation mit dem Institut für Anatomie der Julius-Maximilians-Universität unter der Leitung von Prof. Süleyman Ergün durchgeführt. Die Passgenauigkeit der Kabel-Klammer-Implantate hat Prof. Thorsten Bley mit seinem Team im Institut für Diagnostische und Interventionelle Radiologie am UKW im neuen hochmodernen Photonenzählenden Computertomografen (CT) ausgewertet. Noch eine Vision, aber durchaus ein Ziel sei es, eines Tages anhand der CT-Datensätze der Patientinnen und Patienten vom Unfalltag passgenaue personalisierte Klammern zu drucken.

Modifikation und klinische Evaluierung

Ein finaler Rückschluss auf eine klinische Überlegenheit ergibt sich aus den bisher gesammelten Daten zwar noch nicht. Dennoch besteht die Möglichkeit eines klinischen Nutzens, weshalb eine internationale Patentanmeldung (PCT) mit Unterstützung des Servicezentrums Forschung und Technologietransfer und der Bayerischen Patentallianz eingeleitet wurde. „Ich freue mich sehr, dass wir durch diese enge und hervorragende Kooperation vor Ort die Vorteile, Limitationen und Risiken bei der Implantation ideal herausarbeiten konnten“, sagt Martin Jordan. In den nächsten Schritten sollen die Implantate modifiziert werden. Außerdem soll die Kooperation um einen Industriepartner zur gemeinsamen Entwicklungsarbeit erweitert werden.
