Mikromanipulatoren zum exakten positionieren im µ-Bereich - auch für die Nanotechnologie einsetzbar

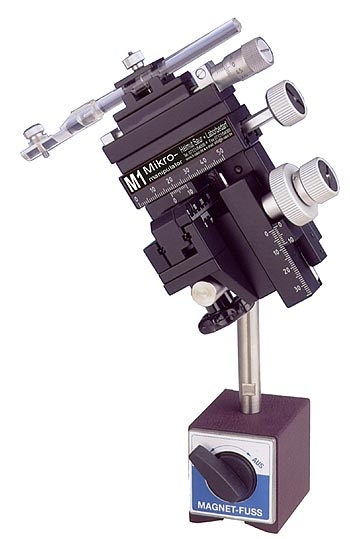

Der Mikromanipulator M1 ist ein kompakter Manipulator für Handverstellung in allen drei Achsen (X-,Y-und Z). Die an den Führungen angebrachten Skalen erlauben eine Ablesung der Grobverstellungen mit 0,1mm Genauigkeit. Bei der zusätzlich auf den Mikromanipulator aufgebauten Feineinstellung erfolgt die Verstellung per Mikrometerschraube, die Ablesung beträgt 1/100 mm.

 Da alle Bedienknöpfe in einer Ebene nach hinten herausragen, nicht seitlich, können problemlos mehrere Mikromanipulatoren bedienungsfreundlich nebeneinander aufgebaut werden. Um bei höherer Belastung ein evtl. Absenken des Manipulators (Drift) zu eliminieren, ist der M1 optional auch mit einer zusätzlichen Bremse (Z-Achsenstop) lieferbar.

 Der Mikromanipulator DC-3K ist in allen drei Achsen (X-, Y- und Zachse) sowohl manuell als auch motorisch verstellbar. Mittels der motorischen Feinverstellung ist ein absolut vibrations- und erschütterungsfreies Positionieren der Elektrode selbst im Sub-my-Bereich möglich.

 Der manuell verstellbare Teil dieses Mikromanipulators entspricht dem Typ M1 mit zusätzlichem Z-Achsenstop. Das motorische Verfahren erfolgt durch drei Feinverstellschlitten mit eingebauten DCMotoren über Mikrometerspindel mit 10 my Ablesegenauigkeit. Die motorische X-Achse ist bis zu 90 Grad kippbar, dies ermöglicht eine bessere Positionierung der Kapillaren, Elektroden etc.
